Tester kabel baja tegangan menengah SAIMR6000
Penguji kabel kabel tegangan menengah
1.Fitur
Tester kabel kabel tegangan menengah dengan model SAIMR6000-256P adalah produk dengan akurasi tinggi dan kualitas yang dapat diandalkan, yang dijual di dalam negeri dan di luar negeri.:
- Fungsi canggih: mendukung pengukuran 4-kawat yang tepat, pengujian terus menerus yang dapat diprogram, penemuan otomatis, diagnosis otomatis, kalibrasi diri dan nol,modus pemindaian uji dapat beralih secara otomatis / pemindaian sirkuit pendek.

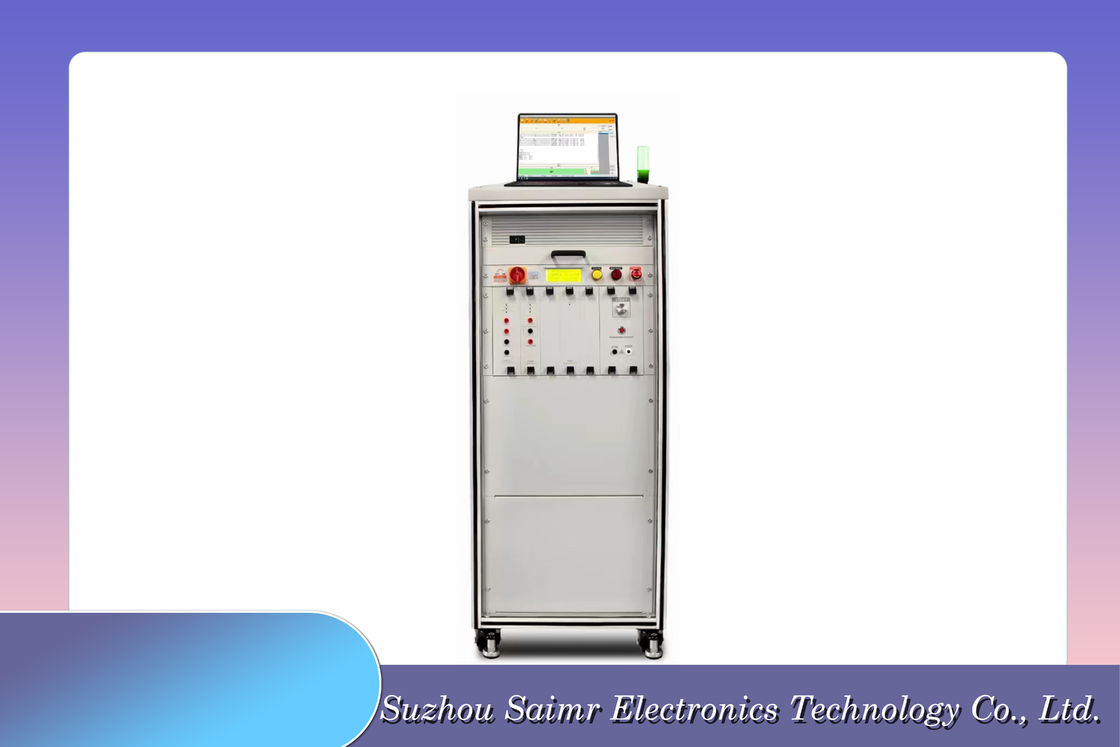

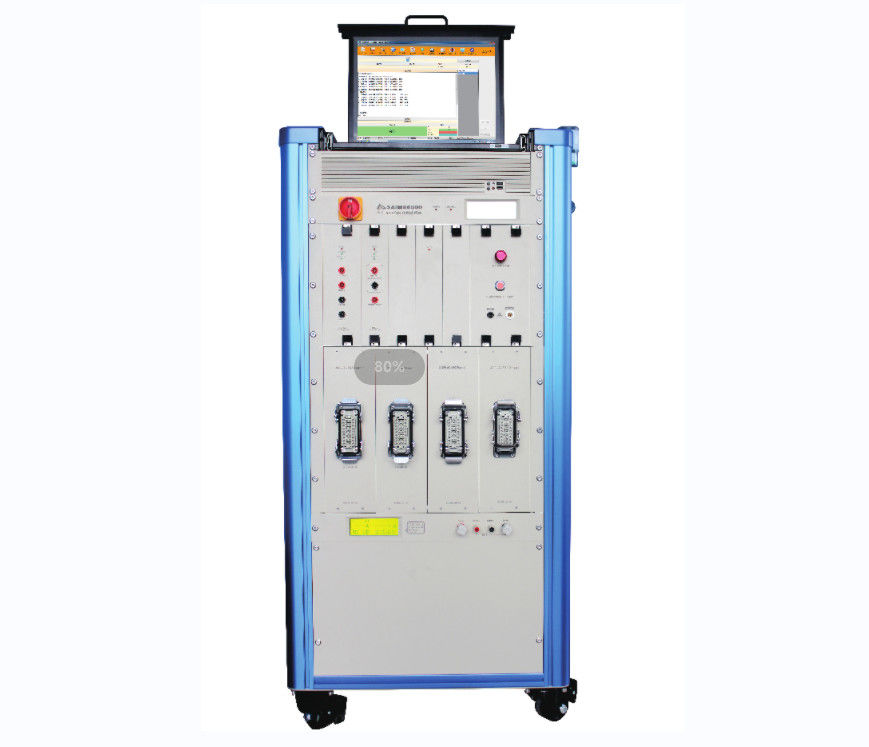

- Operasi yang nyaman: operasi di sisi komputer murni, data tes dapat disimpan di komputer, laporan tes dapat dicetak, dan barcode dapat dicetak secara otomatis setelah pengujian.peralatan mengadopsi arsitektur tipe lemari dengan roller, yang mudah dipindahkan, dan dapat digabungkan secara bebas sesuai dengan output jalur produksi.
- Item uji: termasuk urutan fase, resistensi konduktivitas, isolasi dan resistensi tegangan, deteksi switch colokan dan lepas colokan, resistensi, induktansi, kapasitansi dan dioda, dll.
- Metode pengujian: kedua ujung objek pengujian harus dihubungkan ke perlengkapan.
- Persyaratan pengujian: Ada lampu indikator dan alarm suara selama pengujian, dan ada tiga cara untuk memulai pengujian: pemindaian barcode pada produk, tombol pengujian di sisi komputer,dan tombol start sisi perlengkapanKabel yang terpapar memiliki penutup pelindung, dan perlengkapan uji dan kotak kontrol dihubungkan menggunakan colokan cepat, sehingga mudah untuk mengganti perlengkapan uji dengan cepat.Instrumen ini banyak digunakan dalam tes senjata pengisian energi, mode dua sistem pengujian fungsional, energi baru PDU penguji kotak kontrol elektronik, mobil panel pintu kabel sabuk uji sistem, mobil konektor peralatan uji profesional,penguji titik jangkar motor servo inverter, sistem uji inverter catu daya, tester konektor kawat, mesin konduksi, coil interlayer tester, multi-channel mesin tegangan tinggi dan bidang lainnya.
2. Aplikasi
- FPC Papan sirkuit fleksibel
- Pengujian sabuk tegangan menengah
- Konektor, kabel, kabel
- Baterai penyimpanan energi, baterai daya CCS, busbar terintegrasi
3Spesifikasi
| SedangVoltanyates ge |
SAIMR6000 |
| Mode Uji |
4-kawat atau 2-kawat (ujian campuran) |
| Jumlah Poin |
32/64/128/256...20480 poin |
| Proyek Uji |
Jangkauan pengujian |
Keakuratan Uji |
| Uji OS (Tegangan 5V) |
2 kΩ-200 kΩ (opsional 20 kΩ-1000 kΩ) |
± 5% |
| Uji ketahanan isolasi |
1MΩ-50GΩ (30V-2000V) |
1MΩ ~ 100MΩ: ± 2% |
| 100MΩ ~ 1GΩ: ± 5% |
| 1GΩ ~ 50GΩ: ± 10% |
| Uji resistensi DC |
0.1Ω-1MΩ |
< 100k: ± 1% |
| > 100k: ± 5% |
| Uji resistensi DC eksternal empat kawat |
10μΩ~100Ω |
±0,2%+5μΩ |
| Uji NTC dengan empat kabel (10k, 100k) |
Penghakiman suhu (keakuratan 0,1°C) |
Pengguna dapat mendefinisikan diri RT tabel untuk perlawanan dan suhu penilaian |
| Penghakiman resistensi (keakuratan 10k: 1% 100k: 5%) |
Nilai resistensi dapat dinilai berdasarkan suhu lingkungan secara real time |
| Perbandingan Penghakiman (keakuratan 0,1°C) |
Perbedaan resistensi maksimum antara bagian yang diuji dan standar (Rang) |
| Tes Hi-pot AC |
30V-2000V |
± 3% |
| Uji Hi-pot DC |
30V-3000V |
± 3% |
| Uji arus bocor AC |
1μA-10mA |
± 3% |
| Uji arus kebocoran DC |
0.1μA-5mA |
± 3% |
| Dimensi (dalam mm) |
483*265*510 (1024P) |
483*183*510 (512P) |
| Berat maksimum (dalam kg) |
26 |
18 |
| Konfigurasi standar |
Panduan pengguna dalam U disk, kabel listrik, kabel jaringan, papan adaptor port, jalur uji, pena patroli. |
| Konfigurasi Opsional |
Resistensi standar isolasi, resistensi standar konduksi, komputer industri, komputer desktop, monitor, mouse, keyboard, speaker. |
