Instant Break Tester secara akurat mendeteksi sirkuit terbuka sirkuit pendek dan salah selaras

fungsi

• Manajemen proyek uji: 500 jenis item pengaturan dapat dikelola menurut kategori, termasuk proyek baru, proyek pemuatan, manajemen proyek dan fungsi lainnya.
• Manajemen segmen jaringan: Beberapa segmen uji dapat dikonfigurasi, dan setiap segmen uji menggunakan parameter uji yang berbeda untuk memfasilitasi berbagai tes fleksibel.
• Modul fungsi sistem: termasuk pengujian diri sistem, penentuan titik, fungsi multimeter, fungsi belajar sendiri, fungsi pelaporan titik, dll.
• Fungsi pengujian: termasuk uji tegangan rendah, uji isolasi, uji tegangan tahan, dll.
• Fungsi menyimpan dan menanyakan data: setiap kali tes selesai, laporan data akan dicetak, format laporan dapat didefinisikan, dan format PDF dan WORD didukung.
• Fungsi pencetakan barcode: sesuai dengan produk dapat menyesuaikan barcode dan mencetak.
• Manajemen pengguna: Sistem ini mendukung tiga tingkat manajemen pengguna, yaitu administrator, programmer, dan operator.Programmer dapat mengelola konfigurasi proyekOperator hanya dapat memuat proyek dan mengujinya.

Data pengujian

• Parameter dasar:

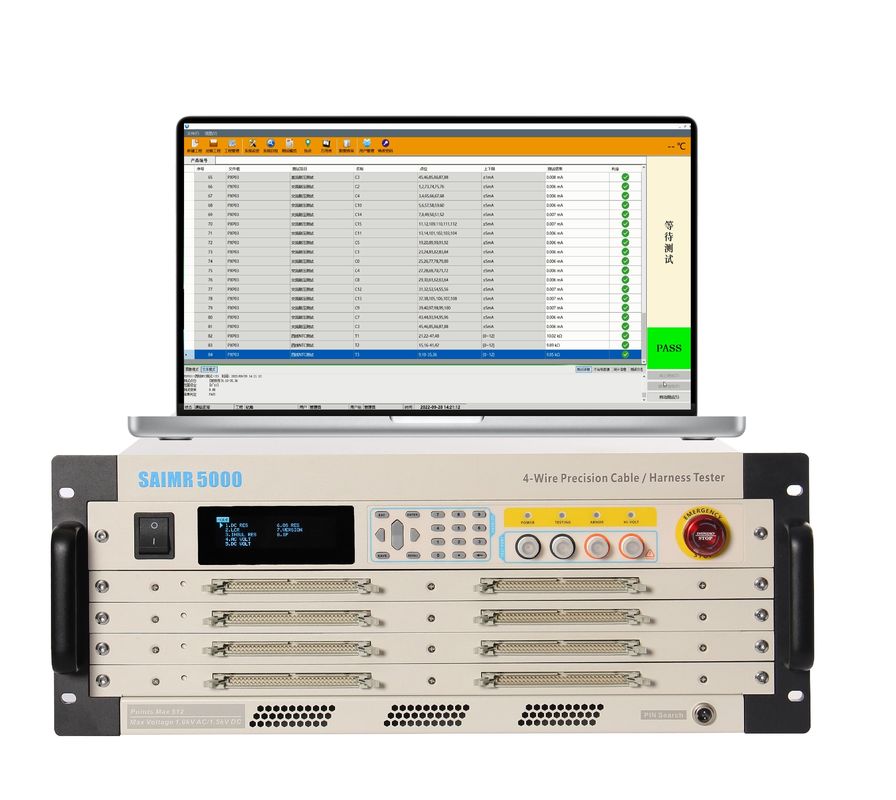

  • Model:SAIMER5000,SAIMER5000S
  • Metode pengukuran: dua kabel + empat kabel
  • Jumlah maksimum titik pengujian: 1024, 512
  • ACtekanan tinggi:30-1000V
  • DC tegangan tinggi:30-1500V
  • Keakuratan output tegangan tinggi: ± 5%
  • Keakuratan pengukuran tegangan tinggi: ± 5%
  • Waktu pengukuran tekanan tinggi: 0.01s - 60s
  • Jeda singkat/Jeda singkat sementara/Jeda pendek cepat: 2 kΩ-200kΩ (Model Papan Relay: SAIMR5000-ChanelBoard-V3.02)
  • Dua kawat pada resistensi: 0.1Ω-1MΩ
  • Jangkauan pengujian: 10μΩ-1MΩ
  • Arus uji konduksi empat kawat:≤1A
  • AC High Voltage Leakage Current (Arus kebocoran tegangan tinggi):10μA-10mA
  • DC High Voltage Leakage Current (Arus kebocoran tegangan tinggi)1μA-5mA
  • Isolasi Tegangan Tinggi DC: 1MΩ-10GΩ
  • Sinyal tingkat: 0,5-10V
  • Sinyal saat ini: ≤ 10mA
  • Jangkauan pengukuran kapasitansi: 10pF-100μF
  • Jangkauan uji ketahanan: 100mΩ-20MΩ
  • Jangkauan uji induktansi:10nH~100H
  • Sinyal Frekuensi: 50Hz/60Hz, 100Hz/120Hz/1kHz/10kHz
  • Modus kisaran: AUTO/HOLD
  • Jangkauan uji dioda/regulator: 1-10V
  • Sinyal uji: 1mA
  • Pengujian sepihak: Pengujian satu sisi dimungkinkan
  • Penghakiman titik akhir istirahat pendek: Titik akhir istirahat pendek dapat ditentukan
  • Pengujian terus menerus yang dapat diprogram/penemuan otomatis/diagnosis otomatis:Item Fungsionalitas Lanjutan
  • Test Scan Mode: Otomatis / Manual / Eksternal
  • Sinyal pengukuran: Sinyal pengukuran tegangan rendah
  • Memori: Hingga 500 pengaturan tes dapat disimpan
  • Tegangan OS: 5V
  • Panel kontrol: Kalibrasi/Metrologi
  • berat badan: 17kg ((5000S) / 22kg ((5000)
  • Ukuran (unit: mm):483265510 (5000) / 483183510 (5000S)
• Keakuratan:
  • Suhu: 20±3°C
  • tingkat kelembaban:< 60%RH
  • Keakuratan isolasi1MΩ ~ 100MΩ: ± 2%; 100MΩ ~ 1GΩ: ± 5%; 1GΩ ~ 10GΩ: ± 10%
  • Waktu pemanasan: lebih dari 15 menit
  • Waktu kalibrasi: kurang dari 1 tahun
  • Item pengujian: Uji OS, pengukuran resistensi dua kawat, pengukuran resistensi empat kawat, uji resistensi DC, uji LCR, uji dioda, uji isolasi, uji kebocoran AC, uji kebocoran DC,Sumber tegangan AC tahan, sumber tegangan isolasi/tahan, sumber sinyal tegangan rendah, waktu uji tegangan rendah, waktu uji tegangan/tahan
  • wilayah:2k -200k (Model Papan Relay):) SAIMR5000-ChanelBoard-V3.02),0.1 ~ 1M, 10 ~ 1M,0.1 ~1M,10pF~100uF,100m -20M,1~10V,1M ~10G,10A~10mA,1A~5mA,30~1000V AC ((50/60Hz),30~1500V DC,5V/10mA,10ms ~ 200s,0.1s ~ 500s
  • Keakuratan dasar: ± 5%, ± 0,5% + 0.05,±0,2%+5,<100k:±1% >100k:5%,±2%,±2%±0.2V,1M ~100M:±2% 100M ~1GQ:±5% 1G ~10GQ:±10%,±3%,±3%,±3%,±3%,±3%,±1%,±1%
