Name: Sistem Uji Komprehensif CCS High Voltage Wiring Harness
Brand: Suzhou Saimr Electronics Technology Co., Ltd.
SKU: SAIMR8000
Availability: InStock

Rumah > Produk > Penguji kabel otomatis >

Sistem Uji Komprehensif CCS High Voltage Wiring Harness

CCS Automatic Cable Harness Tester

Tester kabel otomatis tegangan tinggi

Sistem Uji Komprehensif Kabel

Tempat asal:

Cina

Nama merek:

SAIMR

Sertifikasi:

Nomor model:

SAIMR8000

Hubungi Kami

Permintaan Penawaran

Sistem Uji Komprehensif CCS High Voltage Wiring Harness

Rincian Produk

nama:

Sistem Uji Komprehensif CCS High Voltage Wiring Harness

titik uji:

32/64/128/256...20480

Modus uji:

Uji empat kawat

DC:

Tegangan 10v-5000v

AC:

Tegangan 10V-4000V

Pengujian Isolasi:

500kΩ-10GΩ（10V-1000V）

resistansi DC:

Skala Penuh

Uji Arus Kebocoran AC:

10μA-12mA

Uji arus kebocoran DC:

10μA-6mA

Tes konduksi:

10μΩ-10MΩ

DIODA:

Tegangan 0-40V

Ketentuan Pembayaran & Pengiriman

Kuantitas min Order

1 set

Harga

To be negotiated

Kemasan rincian

Pengepakan dalam peti kayu

Waktu pengiriman

30 hari

Syarat-syarat pembayaran

Untuk dinegosiasikan, T/T

Menyediakan kemampuan

Untuk dinegosiasikan

Produk-produk terkait

Sistem Uji Komprehensif CCS High Voltage Wiring Harness

Dapatkan Harga Terbaik

Sistem Uji Komprehensif Pakaian Kabel Tegangan Menengah dan Tinggi

Dapatkan Harga Terbaik

Sistem Uji Komprehensif Kabel Tegangan Menengah

Dapatkan Harga Terbaik

FPC / CCS Medium dan High Voltage Wiring Harness Test System

Dapatkan Harga Terbaik

Hubungi Kami

86-0512-62519606

sales2@saimr.com

Hubungi sekarang

Deskripsi Produk

Sistem Uji Komprehensif CCS High Voltage Wiring Harness

model	SAIMR8000
Metode pengukuran	tipe empat baris
Jumlah maksimum titik pengujian	32/64/128/256...20480PIN
AC	10V-4000V
DC	10v-5000v
Konduksi	10μΩ-10MΩ
Pengujian Isolasi	500kΩ-10GΩ ((10v-1000v)
survei Cobalah Artikel mata mengambil bagian dalam pola Di sekitar	arus kebocoran tegangan tinggi AC		10μA-12mA
	arus kebocoran tegangan tinggi DC		10μA-6mA
	Dioda / tabung penstabil tekanan
		0-40v	1mA0.1mA
	Proyek fungsi lanjutan	Uji terus menerus yang dapat diprogram / deteksi titik otomatis / diagnosis otomatis
Mode tes pemindaian	Otomatis / manual / eksternal
Pengukuran sinyal	sinyal pengukuran tegangan tinggi
Simpan memori	Hingga 500 set file pengaturan tes disimpan

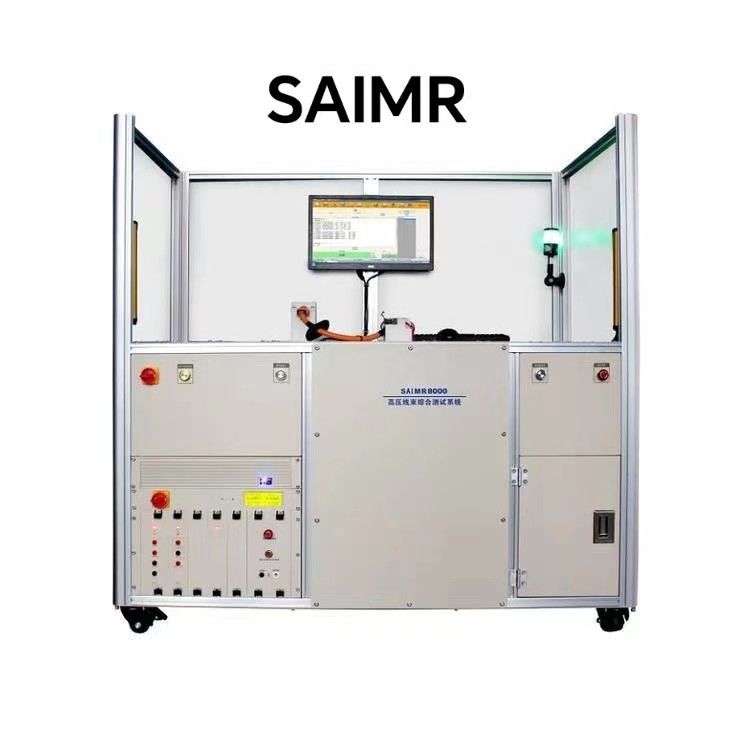

CCS High Voltage Wiring Harness Comprehensive Test System adalah instrumen yang digunakan untuk pemeriksaan cepat kabel kabel, mampu secara akurat mendeteksi istirahat, pendek,dan kesalahan keselarasan dalam kabel uji coba, membantu pengguna dalam cepat mendeteksi masalah dalam kabel kabel. peralatan, dalam kombinasi dengan mendukung atas perangkat lunak uji komputer, memvisualisasikan masalah dalam kabel kabel.

Sistem ini dapat diterapkan pada pengujian otomatisasi jalur kabel di otomotif, papan sirkuit fleksibel, dan bidang lainnya.Versi terdistribusi SAIMR8000 dapat dibangun sebagai sistem pengujian terdistribusi, dan melalui antarmuka ekspansi, dapat mendukung hingga 20.000 titik uji, yang dapat digunakan untuk pengujian kabel kabel di pesawat, kereta api, satelit, dan aplikasi lainnya.

Struktur Terdistribusi (versi Terdistribusi)
Hal ini dapat membentuk sistem terdistribusi, dan jumlah maksimum titik dapat diperluas ke lebih dari 20,000.

Desain Modular
Setiap instrumen uji terintegrasi dengan 3 kartu uji dan 8 kartu array switch, dan setiap kartu array switch memiliki 32 titik uji dan mendukung pengukuran 4-kawat.

Uji Multifungsi
Kartu pengujian mengintegrasikan fungsi pengujian OS, fungsi pengujian resistensi DC, fungsi pengujian tegangan isolasi AC / DC, fungsi pengujian resistensi isolasi, dan fungsi catu daya yang dapat diprogram.

Resistensi On yang Sangat Tepat
Pengujian pada keadaan aktif memberikan arus uji maksimum 1A dan resolusi resistensi minimum 10μΩ.

Fungsi belajar sendiri untuk deteksi cepat koneksi sabuk yang tidak diketahui
Ini memiliki fungsi belajar sendiri untuk deteksi cepat hubungan koneksi dari harness yang tidak diketahui.
