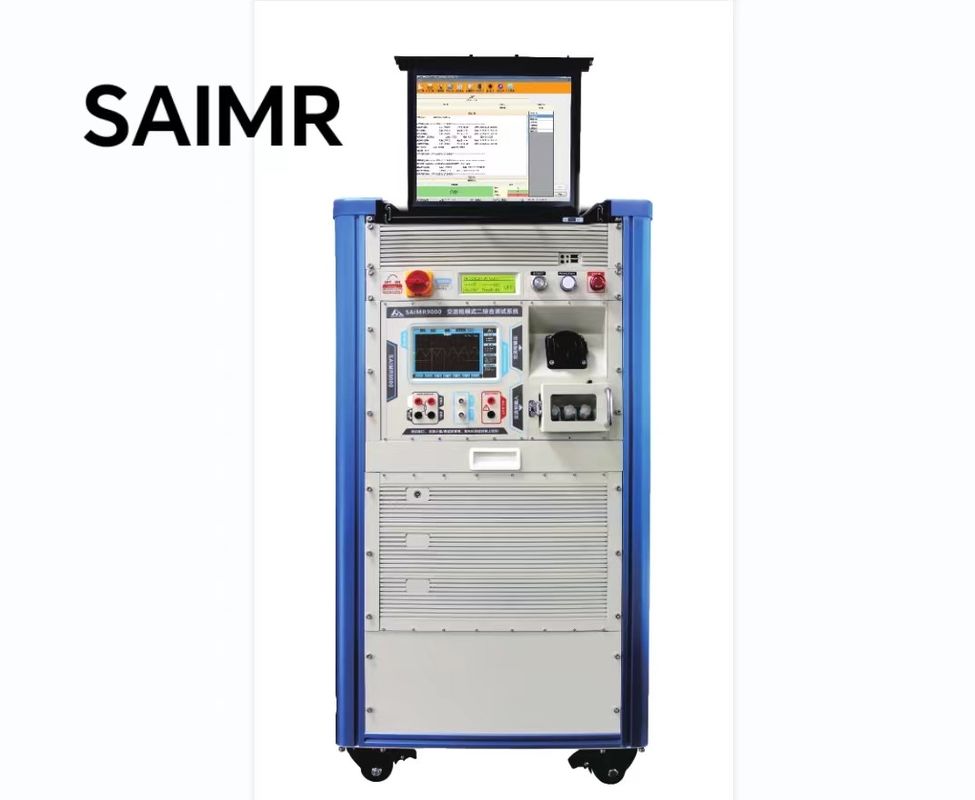

Sistem Uji Pistol Charge Mode II Komputerisasi Terhubung dengan Sistem MES

Sistem Uji Mode Pistol Pengisian II

Penguji putaran-ke-putaran/lapisan-ke-lapisan kumparan energi baru

1.Pengujian keadaan muatan

2. Uji ke tanah

3.Pengujian di bawah tegangan dan pemulihan

4.Pengujian overvoltage dan pemulihan

5.Zero-fire reverse test

6Uji arus kebocoran

7.Pengujian siklus kerja

8Uji ketahanan tanah

9Perlindungan suhu tinggi dan pemulihan

• Operasi Komputerisasi: Operasi peralatan dikendalikan oleh komputer, memastikan pengujian yang tepat dan efisien.
• Semua Uji Terlengkap dalam Satu Waktu: Peralatan ini mampu melakukan semua uji yang diperlukan secara bersamaan, menghemat waktu dan meningkatkan efisiensi.
• Terhubung dengan Sistem MES: Dapat diintegrasikan dengan Sistem Eksekusi Manufaktur (MES) untuk pertukaran dan manajemen data yang mulus.
• Open Test Platform: Platform pengujian terbuka dan fleksibel, memungkinkan kustomisasi dan perluasan yang mudah.
• Scan Code Test: Ini mendukung pengujian kode scan untuk identifikasi produk yang cepat dan akurat.
• Label barcode dapat dicetak setelah pengujian: Setelah pengujian selesai, label barcode dapat dicetak untuk tujuan pelacakan dan identifikasi.
• Pelacakan Data Uji: Data uji dapat dilacak, memastikan kualitas dan keandalan produk.

• Perlindungan Overcurrent
• Perlindungan terhadap kebocoran
• Perlindungan terhadap suhu yang terlalu tinggi
• Isolasi Tegangan
• Konfirmasi lampu indikator
• Standar peralatan: gb/t 18487.1 - 2.15, gb/t 20234.1 - 2015, gb/t 20234.2 - 2015

• Pemindaian, Pencetakan, Pelaporan, Arsip, Database
• Pengaturan Parameter, Docking MES, Manajemen Hak Pengguna

• Over Current Protection: Tarik arus beban dari A ke arus B yang ditentukan sesuai dengan kemiringan, catat arus dan waktu shutdown.arus A / arus B / kemiringan kenaikan. Hasil uji: titik arus mati / waktu mati / bentuk gelombang pemotongan.
• Perlindungan Sirkuit Singkat: Tarik arus beban untuk naik dari A ke arus B yang ditentukan sesuai dengan kemiringan, mencatat arus dan waktu shutdown.arus A / arus B / kemiringan kenaikan. Hasil uji: titik tegangan mati / waktu mati / bentuk gelombang pemotongan.
• Over Voltage Test: Naik dari tegangan set A ke tegangan set B sesuai dengan kemiringan, mencatat tegangan shutdown dan waktu.Titik tegangan mati / waktu mati / bentuk gelombang matiWaktu referensi: 5 - 10S. Stasiun tunggal / Stasiun ganda / Stasiun ganda.
• Di bawah Tes Tegangan: Turun dari tegangan set A ke tegangan set B sesuai dengan kemiringan, mencatat tegangan shutdown dan waktu.Hasil pengujian: titik tegangan matikan / waktu matikan / bentuk gelombang matikan. waktu referensi: 5 - 10S.
• Uji arus kebocoran: Mulai dari awal arus kebocoran, dapat menganalisis nilai aktual arus kebocoran perlindungan produk.

negara bagian	nilai yang ditetapkan		Kondisi operasi	Waktu penundaan
daya pada Pemeriksaan sendiri	Keberhasilan Pemeriksaan Diri		Masukkan keadaan menunggu	1S
	Kegagalan pemeriksaan diri		peringatan kegagalan	0.1S
biaya kontrol berurutan	Nilai tegangan titik deteksi 1:6±0.8V-12V PWM		Pengisian sedang berlangsung dan relay ditutup	1S
	Nilai tegangan titik deteksi 1:9±0.8V-12V PWM		Pengisian selesai, dan relay terputus	1S
	Nilai tegangan titik deteksi 1:12±0,8V		Soket tidak terhubung, dan relay terputus	1S
	Nilai tegangan dari titik deteksi 1: lainnya		Kesalahan komunikasi, dan relay terputus	1S
Tanah	pendaratan		Relay ditutup	1S
	digali		Putuskan peralatan listrik yang rusak	1S
tegangan tinggi	Tekanan atas jalur u 258 ± 10V		Relay terputus, ditutup ke 254 ± 10V, penundaan 5 ± 1s, siklus tak terbatas	0.1S
	Tegangan jalur normal dari 176 sampai 264 V		Relay menutup dan memasuki keadaan pengisian	1S
ketegangan rendah	Tegangan jalur adalah 176V		Relay diputus ke 196 ± 10V, penundaan (5 ± 1) s dan siklus tertutup, tak terbatas	1S
	Tegangan jalur normal dari 176 sampai 264 V		Relay menutup dan memasuki keadaan pengisian	1S
overcurrent	Lini arus adalah pada 8,4A <110A±0,2A		Relay terputus, lampu kesalahan menyala, dan relay secara otomatis dipulihkan setelah 10s. Jika arus masih terputus secara permanen setelah 3 siklus,dan kondisi kerja normal dipulihkan setelah mengangkat	30S
	Lini arus adalah pada 10A <112A±0.2A		Relay terputus, lampu kesalahan menyala, dan itu secara otomatis dipulihkan setelah 10s.dan kondisi kerja normal dipulihkan setelah mengangkat	10S
	Lini arus adalah> 12A ± 0,2A		Relay harus segera dipotong, dilepas dan kembali beroperasi secara normal.	2S
	Lini arus adalah <8A		Relay ditutup	0.1S
pendek	Lini arus adalah> 22A		Relay memutus langsung	0.1S
kebocoran	arus kebocoran > 30 mA		Relay memutus langsung	0.1S
	Tidak ada kebocoran di jalur		Relay menutup dan memasuki keadaan pengisian	0.1S
Perlindungan terhadap suhu tinggi	papan roti	Suhu lebih dari 85°C dan terus selama 3S	Relay memutus langsung	2S
		Suhu di bawah 65°C dan terus selama 3S	Relay ditutup dan untuk kondisi	2S
		Suhu lebih dari 85°C dan terus selama 3S	Relay memutus langsung	2S
		Suhu di bawah 65°C dan terus selama 3S	Relay ditutup dan untuk kondisi	2S
Uji isolasi tahan tekanan
tes isolasi tegangan tinggi		AC:3.5KV DC:5KV IR:1KV
arus kebocoran 10mA
