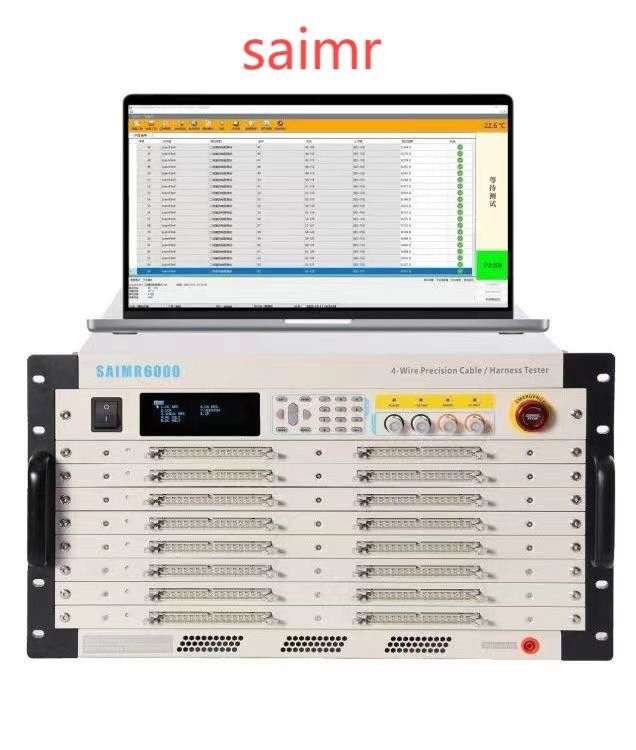

Baterai Energi Baru CCS,FPC Tegangan Menengah Wiring Harness Sistem Uji Komprehensif
Sistem Uji Komprehensif Kabel Tegangan Menengah adalah instrumen canggih yang dirancang untuk inspeksi cepat dan tepat kabel kabel di berbagai industri.Hal ini mampu dengan akurat mendeteksi kesalahan seperti sirkuit rusak, sirkuit pendek, dan ketidakselarasan dalam sabuk uji, memudahkan pengguna dalam segera mengidentifikasi dan mengatasi masalah dalam kabel sabuk.Ketika dikombinasikan dengan perangkat lunak pengujian komputer atas yang mendukung, memberikan tampilan intuitif dari masalah yang diidentifikasi dalam kabel kabel.
Sistem ini memiliki aplikasi yang luas dalam otomotif, papan sirkuit fleksibel, CCS, dan bidang lain untuk pengujian otomatis.SAIMR6000 versi terdistribusi dapat dikonfigurasi sebagai sistem pengujian terdistribusiMelalui perluasan antarmuka, dapat mendukung hingga lebih dari 20.000 titik uji, membuatnya cocok untuk uji kabel di sistem yang kompleks seperti pesawat, kereta api, dan satelit.
Spesifikasi teknis:
Model: SAIMR 6000S dan SAIMR 6000
Metode Pengukuran: Menggabungkan kedua jenis baris kedua dan tipe empat baris untuk akurasi yang ditingkatkan.
Jumlah maksimum titik uji: 256 untuk SAIMR 6000S dan 128 untuk SAIMR 6000.
Tegangan Tinggi AC: berkisar dari 30 hingga 2000V.
Tegangan Tinggi DC: Jangkauan dari 30 hingga 3000V.
Keakuratan output tegangan tinggi: ± 5%
Keakuratan pengukuran tegangan tinggi: ± 5%
Waktu pengukuran tekanan tinggi: berkisar dari 0,1 s hingga 500 s
Sirkuit terbuka pendek / Sirkuit pendek cepat / Sirkuit terbuka cepat cepat: Rentang resistensi 2kΩ - 1000 kΩ
Impedansi Konduksi Jalur Kedua: 0,1Ω - 1MΩ
Four-Wire: [Detailed description of four-wire functionality]
Uji lulus panduan: [Penjelasan tentang fitur uji lulus panduan]
Spesifikasi pengujian: 10μΩ - 1000K Ω
Uji arus: ≤1A
AC High-Voltage Leakage Current: 10μA - 10mA
DC High-Voltage Leakage Current: 1μA - 5mA
Isolasi Tegangan Tinggi DC: 1MΩ - 50GΩ
Resistensi arus searah: kisaran pengukuran 10mΩ - 1MΩ
Sinyal tingkat: 0,5 - 10V
Sinyal arus: ≤10mA
LCR: Kisaran pengukuran kapasitas listrik 10pF - 100μF, kisaran uji resistor 100mΩ - 20MΩ, dan kisaran uji induktif 10nH - 100H
Sinyal frekuensi: 50Hz/60Hz, 100Hz/120Hz, 1kHz/10kHz
Mode kutipan: AUTO/HOLD
Sinyal tingkat: 0,1V - 1,0V
Diode / Voltage Stabilizer Tube: Spesifikasi pengujian 1 - 10V dengan sinyal pengujian 1mA. Memungkinkan untuk pengujian sepihak dan dapat menentukan titik akhir istirahat pendek.
Proyek Fungsi Lanjutan: Termasuk tes terus menerus yang dapat diprogram, pencarian titik otomatis, dan diagnosis otomatis.
Modus Scan Uji: Otomatis, manual, atau eksternal.
Sinyal pengukuran: Menggunakan sinyal pengukuran tegangan rendah.
Memori penyimpanan: Dapat menyimpan hingga 500 set file pengaturan tes.
Tegangan OS: 5V
Control Surface Version: Termasuk fungsi kalibrasi dan pengukuran.
Berat: 17 kg untuk SAIMR 6000 dan 22 kg untuk SAIMR 6000S.
Dimensi (dalam mm): 483265510 untuk SAIMR 6000S dan 483183510 untuk SAIMR 6000.
