Name: FPC / CCS Medium dan High Voltage Wiring Harness Test System
Brand: Suzhou Saimr Electronics Technology Co., Ltd.
SKU: SAIMR7000
Price: Negotiable USD
Availability: InStock

Rumah > Produk > Penguji kabel otomatis >

FPC / CCS Medium dan High Voltage Wiring Harness Test System

Sistem Uji Kabel Tegangan Tinggi

Sistem pengujian kabel FPC

Tempat asal:

Cina

Nama merek:

SAIMR

Sertifikasi:

Nomor model:

SAIMR7000

Hubungi Kami

Permintaan Penawaran

FPC / CCS Medium dan High Voltage Wiring Harness Test System

Rincian Produk

Nama:

Sistem Uji Kabel Tegangan Menengah dan Tinggi FPC/CCSSistem Uji Kabel Tegangan Menengah dan Tinggi F

titik uji:

16/32/48/64...20480

DC:

Tegangan 30V-4000V

AC:

Tegangan 30V-3000V

Modus uji:

Tes pencampuran empat/dua kawat

Pengujian Isolasi:

1MΩ-50GΩ (30v-2000v)

resistansi DC:

0,1Ω-1MΩ

Uji resistansi DC 4 kabel eksternal:

10μΩ-100Ω

Uji Arus Kebocoran AC:

1μA-10mA

Uji arus kebocoran DC:

0.1μA-5mA

Uji OS:

2kΩ-200kΩ

Ketentuan Pembayaran & Pengiriman

Kuantitas min Order

1 set

Harga

To be negotiated

Kemasan rincian

Pengepakan dalam peti kayu

Waktu pengiriman

30 hari

Syarat-syarat pembayaran

Untuk dinegosiasikan, T/T

Menyediakan kemampuan

Untuk dinegosiasikan

Produk-produk terkait

Sistem Uji Komprehensif CCS High Voltage Wiring Harness

Dapatkan Harga Terbaik

Sistem Uji Komprehensif Pakaian Kabel Tegangan Menengah dan Tinggi

Dapatkan Harga Terbaik

Sistem Uji Komprehensif Kabel Tegangan Menengah

Dapatkan Harga Terbaik

FPC / CCS Medium dan High Voltage Wiring Harness Test System

Dapatkan Harga Terbaik

Hubungi Kami

86-0512-62519606

sales2@saimr.com

Hubungi sekarang

Deskripsi Produk

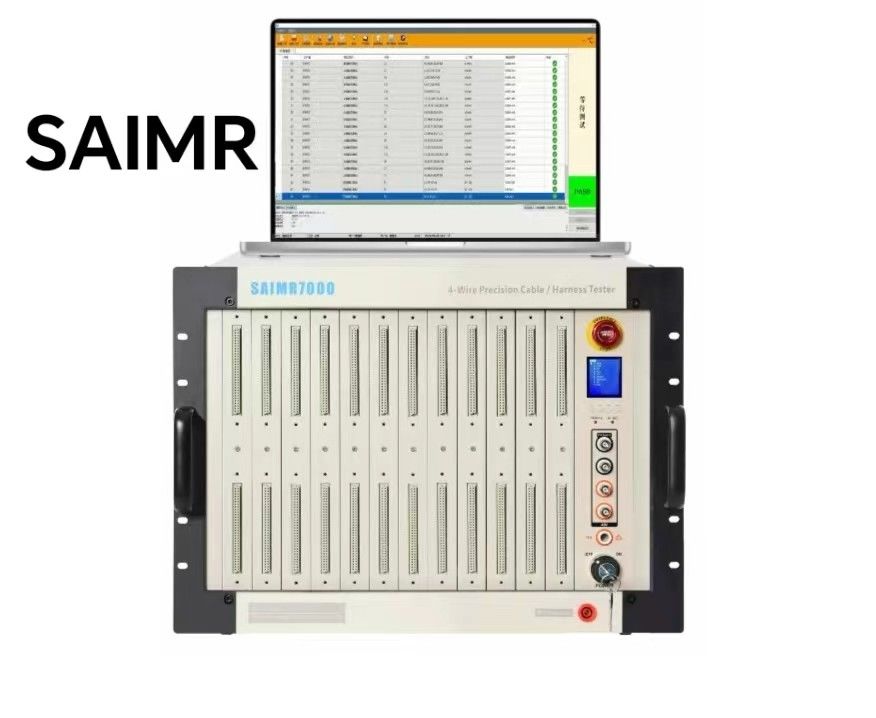

FPC/CCS Medium dan High Voltage Wiring Harness Test System

FPC/CCS Medium dan High Voltage Wiring Harness Test System mampu menguji 16/48/96/192 poin, dan sistem mengadopsi pendekatan pengujian hibrida internal 4-kabel dan eksternal 4-kabel.Peralatan memiliki fungsi pengujian berikut:: tes OS cepat, tes OS presisi, uji resistensi 2-kawat, uji resistensi 4-kawat DC, uji LCR 4-kawat, uji resistensi isolasi, dan uji tegangan tahan AC / DC.

Arsitektur Terdistribusi (Versi Terdistribusi)

Hal ini mampu membentuk sistem terdistribusi dengan maksimum 1920 poin atau lebih.

Desain Modular

Setiap instrumen pengujian mengintegrasikan 1 kartu pengujian dan 12 kartu array switching, masing-masing menampilkan 16 titik pengujian, dan mendukung pengujian campuran 2-kabel dan 4-kabel.

Pengujian Multifungsi

Papan uji mengintegrasikan fungsi uji OS, fungsi uji resistensi DC, fungsi uji LCR, fungsi uji isolasi AC / DC, dan fungsi uji LCR.,LCR, AC/DC tahan tegangan, resistensi isolasi, dan sumber daya yang dapat diprogram.

Resistensi yang Sangat Tepat

Uji pada resistensi menawarkan maksimum arus uji 1A dan resolusi resistensi minimum 10μΩ.

Fungsi Belajar Sendiri untuk Deteksi Cepat Sambungan Harness yang Tidak Diketahui

Model	SAIMR7000
Metode pengukuran	Tipe empat kabel dalam + tipe empat kabel luar
Maksimal jumlah titik pengujian	96
Tegangan tinggi AC	25-3000V
Tegangan tinggi DC	25-4000V
Keakuratan output tegangan tinggi	± 5%
Tinggi Keakuratan pengukuran tegangan	± 5%
Tinggi Waktu pengukuran tegangan	0.01s -60s
Item uji dan ruang lingkup	O/S, intermitensi O/S, sirkuit terbuka intermitensi cepat		2kΩ-200kΩ (200KΩ-1000KΩ harus disesuaikan)
	Impedansi konduksi internal empat kawat		0.1Ω-1MΩ
	Uji koneksi eksternal empat kawat	Jangkauan pengujian		10μΩ-1MΩ
		Sinyal saat ini		≤ 1A
	arus kebocoran tegangan tinggi AC		0.01mA-10mA
	arus kebocoran tegangan tinggi DC		0.1μA-5mA
	Isolasi tegangan tinggi DC		1MΩ-10GΩ
	Resistensi DC	Jangkauan pengukuran		100mΩ-2MΩ
		Sinyal tingkat		0.5-6V
		sinyal saat ini		≤ 10mA
	LCR	Jangkauan pengukuran kapasitansi		10pF-100μF
		Jangkauan pengukuran resistensi		100mΩ-20MΩ
		Jangkauan pengukuran induktansi		10nH~100H
		Sinyal frekuensi		50Hz/60Hz,100Hz/120Hz/ 1kHz/10kHz
		Modus kisaran		AUTO/HOLD
		Sinyal tingkat		0.1V-1.0V
	Uji sisi tunggal		Ya, aku tahu.
	O/S Hakim Terminal		Ya, aku tahu.
Item Fungsi Lanjutan	Tes terus menerus yang dapat diprogram/ Pencarian titik otomatis/ Diagnosis otomatis
Mode tes pemindaian	Otomatis/manual/eksternal
Sinyal pengukuran	Sinyal pengukuran tegangan rendah
Memori penyimpanan	jumlah file pengujian hingga 500 set
Tegangan OS	5V
Panel kontrol	Kalibrasi/metrologi
Berat badan	25kg
Dimensi (WHD)	483352535
